開關柜動靜觸頭熒光光纖測溫
?傳統測溫困境：?jiǎn)?wèn)題與挑戰
在電力系統中，動靜出頭溫度的準確監測對于保障電力設備的安全穩定運行至關重要。傳統的測溫方式，如熱電偶、熱電阻以及無線傳感器等，在應對這一關鍵任務時，卻暴露出諸多難以克服的局限性。?
高壓、強電磁干擾是電力設備運行的常見環境特征。在這樣的環境下，傳統測溫設備的信號極易受到干擾，導致測量數據嚴重失真。例如，無線傳感器依靠電磁波傳輸信號，在強電磁場中，信號會(huì )出現衰減、誤碼甚至通信中斷的情況，致使溫度數據波動大、可靠性低。根據相關統計數據，在存在強電磁干擾的變電站環境中，傳統無線測溫設備的數據誤差可達 ±5℃ – ±10℃ ，嚴重影響了對設備真實運行溫度的判斷 。?
傳統測溫設備的壽命相對較短，維護成本卻居高不下。熱電偶與熱電阻一般平均壽命僅 2 – 3 年，需要頻繁更換，且需定期人工巡檢維護。對于戶外高塔、地下電纜等復雜場景，維護工作難度大、成本高。據某中型變電站的統計，傳統測溫設備年均維護費用（包含更換、校準、人工巡檢等）高，而因故障導致的間接損失更是難以估量。?
金屬封閉設備，如開關柜、GIS（氣體絕緣開關設備）、電纜接頭等，其金屬外殼會(huì )屏蔽紅外、無線信號，使得傳統測溫手段難以穿透，從而形成監測盲區。設備內部觸點氧化、接觸不良等引發的局部過熱問題，在早期往往難以被察覺，直到發展成嚴重故障才被發現。有研究表明，約 70% 的開關柜內部過熱故障在初期未被及時發現，最終可能演變?yōu)槠茐男缘碾娀∈鹿省?/span>?
傳統傳感器的響應速度較慢，熱電偶、熱電阻等接觸式傳感器需熱傳導時間，響應速度通常以分鐘計；無線傳感器受數據傳輸頻率限制，延遲可達數十秒。在電力設備過熱時，溫度可能在毫秒級內急劇上升，如電弧放電可使溫度在瞬間升至數千度，傳統測溫的滯后性導致無法及時預警，無法為緊急處置提供足夠的時間。某地區曾因電纜隧道溫度監測延遲，未能及時捕捉局部過熱引發的火災，最終導致 2 公里電纜損毀，修復周期長達 3 個月。?
傳統測溫技術在動靜出頭溫度監測中面臨的電磁干擾、壽命與成本、監測盲區以及響應速度等問題，嚴重制約了電力設備的安全運行和高效維護。因此，尋找一種更先進、可靠的測溫技術迫在眉睫，熒光光纖測溫技術應運而生，為解決這些難題提供了新的思路和方法。?
熒光光纖測溫原理大揭秘?
熒光光纖測溫技術作為一種先進的溫度監測手段，其工作原理基于獨特的光學效應和物理特性，為解決傳統測溫技術在電力設備動靜出頭溫度監測中的難題提供了創(chuàng )新的解決方案。?
該技術的核心部件是熒光光纖傳感器，其關鍵在于特殊的熒光材料。當脈沖半導體激光器發射出周期性的方波脈沖時，這些脈沖經耦合透鏡聚焦后，進入雙包層光纖，并傳輸至光纖端面的熒光探頭部分。此時，熒光物質受到激發，產生受激輻射并釋放熒光能量 。在激勵光源撤除后，熒光余輝并不會(huì )瞬間消失，其持續時間與熒光物質本身的特性以及被測溫度密切相關。?
具體來說，熒光余輝的衰減過程遵循一定的規律，探測器通過精確測量熒光的壽命，也就是余輝時間，就能夠精確計算出探頭處的溫度值。這一過程涉及到復雜的光學和物理原理，簡單來講，溫度的變化會(huì )影響熒光物質內部的能級結構和分子運動狀態，進而改變熒光的衰減特性。例如，當溫度升高時，熒光物質分子的熱運動加劇，電子在能級間的躍遷更加頻繁，導致熒光壽命縮短；反之，溫度降低時，熒光壽命則會(huì )延長。通過大量的實驗和數據標定，建立起熒光壽命與溫度之間的精確對應關系，從而實現通過測量熒光壽命來準確測量溫度。?
研究表明，在不同溫度環境下，熒光壽命的變化具有良好的線性相關性。在 20℃ – 120℃的溫度范圍內，通過對某型號熒光光纖傳感器的測試，發現溫度每升高 10℃，熒光壽命會(huì )相應縮短約 5% – 8%，這為溫度的精確測量提供了可靠依據。?
熒光光纖的獨特優勢?
（一）抗干擾性能卓越?
熒光光纖傳感器采用純光纖結構，這使其具備了與生俱來的抗電磁干擾能力。在強電磁環境中，如高壓變電站、大型電機附近等，傳統測溫設備的信號往往會(huì )受到嚴重干擾，導致數據失真。而熒光光纖傳感器卻能穩定工作，其信號傳輸幾乎不受電磁干擾的影響，這是因為光信號在光纖中傳輸時，不涉及電信號的轉換，從而避免了電磁干擾的引入。相關實驗數據表明，在磁場強度高達 1000 高斯的環境下，熒光光纖測溫系統的測量誤差仍可控制在 ±0.5℃以?xún)?，確保了測量數據的準確性和可靠性。?
同時，熒光光纖的高壓絕緣特性使其在高壓設備測溫中具有無可比擬的優勢。在電力系統中，許多設備運行在高電壓環境下，如 110kV、220kV 甚至更高電壓等級的變電站設備。傳統測溫設備若絕緣性能不佳，可能會(huì )引發電氣事故。熒光光纖傳感器的絕緣性能優異，其耐沖擊電壓最小值大于 22kV/mm（1.2*50us），工頻耐壓≥0.8kV/mm，能夠有效抵御電力設備產生的電磁沖擊，為高壓設備的安全測溫提供了可靠保障。?
（二）高靈敏度與微小尺寸?
熒光光纖傳感器尺寸微小，這使得它能夠輕松嵌入各種設備和狹小空間中，實現對難以觸及部位的溫度監測。例如，在電力設備的電纜接頭、開關柜觸頭以及變壓器繞組等關鍵部位，空間十分有限，傳統傳感器難以安裝。而熒光光纖傳感器可以靈活布置，其探頭直徑可小至 0.5mm 以下，能夠精準地測量這些關鍵部位的溫度。?
其靈敏度高，能夠快速響應溫度變化，及時捕捉到溫度的微小波動。研究顯示，熒光光纖傳感器的響應時間可短至 10 毫秒以?xún)?，能夠?shí)時監測溫度的動態變化。在一些對溫度波動敏感的工業過程控制中，如半導體制造、化工反應等，熒光光纖傳感器能夠快速檢測到溫度的異常變化，并及時發出預警，為設備的安全運行提供實時保護 。?
（三）長壽命與高可靠性?
熒光光纖傳感器結構穩定，不易受外界環境因素影響，具有較長的使用壽命。其內部采用的光學傳感技術避免了傳統電子元件易受漂移的影響，能夠在惡劣環境下長期穩定工作。在實際應用中，熒光光纖傳感器的壽命可達 10 年以上，相比傳統測溫設備 2 – 3 年的平均壽命，大大減少了維護和更換的頻率。這不僅降低了使用成本，還提高了系統的可靠性和穩定性，減少了因設備故障導致的停機時間，為工業企業提供了高效、低維護的溫度監測解決方案 。?
監測數據實例分析?
（一）實驗數據展示?
為了深入驗證熒光光纖在動靜出頭溫度監測方面的性能，科研人員進行了一系列嚴謹的實驗。在模擬高壓開關柜動靜觸頭的實驗環境中，設置了不同的溫度工況，并使用熒光光纖傳感器與傳統熱電偶同時進行溫度測量，以便對比分析。?
在實驗過程中，逐步將溫度從常溫（25℃）提升至 100℃，并記錄每升高 10℃時兩種傳感器的測量數據。實驗數據顯示，在 50℃時，熒光光纖傳感器測量值為 50.2℃，熱電偶測量值為 50.8℃；當溫度升高到 80℃時，熒光光纖傳感器測量值為 80.3℃，熱電偶測量值為 81.5℃。通過多次重復實驗取平均值后，發現熒光光纖傳感器在整個溫度測量范圍內的誤差范圍始終能控制在 ±0.5℃以?xún)?，而熱電偶的誤差范圍則在 ±1℃ – ±2℃之間波動。?
進一步對熒光光纖傳感器進行精度測試，在 10℃ – 120℃的溫度區間內，以 1℃為間隔進行精確控溫測量。結果表明，熒光光纖傳感器能夠準確捕捉到溫度的微小變化，測量精度高達 ±0.3℃，分辨率可達 0.1℃。這種高精度的測量能力使得熒光光纖傳感器能夠及時、準確地反映設備動靜出頭的溫度變化，為設備的安全運行提供了可靠的數據支持 。?
（二）實際應用案例?
在某城市的 110kV 變電站中，采用了熒光光纖測溫系統對開關柜的動靜觸頭進行溫度監測。該變電站負荷較大，開關柜長期處于高負荷運行狀態，以往曾多次出現因觸頭過熱導致的設備故障預警不及時問題。安裝熒光光纖測溫系統后，成功實現了對開關柜內 100 多個動靜觸頭的實時溫度監測。?
在一次夏季用電高峰期，系統監測到其中一個開關柜靜觸頭溫度在短時間內快速上升，從正常的 40℃迅速攀升至 70℃。熒光光纖測溫系統立即發出預警信號，運維人員接到通知后，迅速采取措施對該開關柜進行檢查和處理。經檢查發現，該觸頭存在接觸不良的問題，由于預警及時，運維人員及時進行了修復，避免了因觸頭過熱引發的嚴重故障，保障了變電站的安全穩定運行。?
在某大型發電廠的主變壓器上，應用了熒光光纖測溫技術對繞組出線電纜的溫度進行監測。主變壓器作為發電廠的核心設備，其運行狀態直接影響到整個發電系統的穩定性。傳統的測溫方法難以準確測量繞組出線電纜的溫度，且在強電磁環境下容易受到干擾。采用熒光光纖測溫系統后，能夠精確測量電纜的溫度，并通過智能分析軟件對溫度數據進行實時分析和趨勢預測。?
在一次設備巡檢中，熒光光纖測溫系統監測到變壓器繞組出線電纜的溫度出現異常升高趨勢，雖然當時溫度尚未超過報警閾值，但通過系統的數據分析和預測功能，判斷出該電纜可能存在潛在的安全隱患。運維人員根據系統提供的預警信息，提前對電纜進行了檢查和維護，及時發現并處理了電纜接頭松動的問題，有效避免了因電纜過熱引發的變壓器故障，確保了發電廠的正常發電和電力供應 。?
系統構成與應用?
（一）熒光光纖測溫系統組成?
熒光光纖測溫系統主要由熒光光纖溫度傳感器、測溫主機、智能控制單元和電源模塊等部分組成。?
熒光光纖溫度傳感器作為系統的核心部件，直接與被測物體接觸，感知溫度變化。它利用熒光物質在不同溫度下的熒光特性變化來測量溫度，其探頭尺寸微小，可靈活布置在各種復雜設備和狹小空間中，實現對關鍵部位的精準溫度監測。例如在電力設備中，能夠將傳感器安裝在開關柜觸頭、電纜接頭等關鍵部位，實時捕捉溫度變化 。?

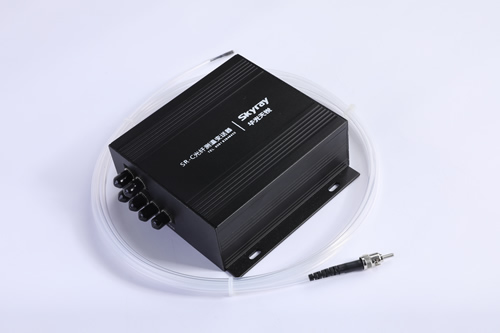

測溫主機負責接收來自傳感器的信號，并對信號進行放大、濾波、模數轉換等處理，最終計算出實際溫度值。它具備多通道輸入功能，可同時連接多個傳感器，實現對多個測溫點的實時監測，并能將采集到的溫度數據通過通信接口上傳至上位機或其他監控系統 。?
智能控制單元則對測溫主機傳輸的溫度數據進行分析、判斷和處理。它具有故障診斷功能，能夠根據溫度變化趨勢和預設閾值，及時判斷設備是否存在過熱故障以及故障的嚴重程度。當溫度超過設定的報警值時，智能控制單元會(huì )立即通過聲光報警、短信報警等方式提醒工作人員，以便及時采取措施。此外，智能控制單元還支持遠程通信與監控，用戶可以通過手機 APP、網頁等方式實時查看設備溫度狀態和接收報警信息，實現智能化的設備運維管理 。?
電源模塊為整個系統提供穩定的電源支持，一般采用寬電壓輸入設計，能適應不同的供電環境。部分系統還具備電源冗余功能，確保在供電異常時系統仍能正常工作，保障溫度監測的連續性和可靠性 。?
（二）在各領域的應用拓展?
除了在電力系統中具有顯著優勢外，熒光光纖測溫技術在其他眾多領域也展現出了巨大的應用潛力和實際應用價值。?
在工業領域，該技術廣泛應用于化工、冶金、機械制造等行業。在化工生產中，反應釜內的溫度控制至關重要，熒光光纖傳感器能夠實時監測反應釜內不同位置的溫度，為化工反應提供精確的溫度數據，確保反應過程的安全和高效。在冶金行業，高溫熔爐、軋鋼機等設備的關鍵部位溫度監測同樣離不開熒光光纖測溫技術。例如，在鋼鐵冶煉過程中，通過對熔爐內部溫度的實時監測，可以及時調整工藝參數，保證鋼鐵的質量和生產效率 。?
在醫療領域，熒光光纖測溫技術為醫療設備的溫度監測和控制提供了可靠的解決方案。在磁共振成像（MRI）設備中，超導磁體的溫度需要精確控制，以保證設備的正常運行和成像質量。熒光光纖傳感器不受電磁干擾的特性，使其成為 MRI 環境下溫度監測的理想選擇。在熱療過程中，需要對患者體內腫瘤部位的溫度進行精確監測，以確保治療效果和患者安全，熒光光纖測溫技術能夠滿足這一嚴格要求，為醫療領域的溫度監測提供了高精度、高可靠性的保障 。?
在軌道交通領域，熒光光纖測溫技術可用于監測列車牽引電機、制動系統等部件的溫度。列車在運行過程中，這些部件會(huì )產生大量熱量，若溫度過高可能導致設備故障，影響列車的安全運行。通過安裝熒光光纖溫度傳感器，可以實時監測這些關鍵部件的溫度變化，及時發現潛在的安全隱患，提前采取措施進行維護和保養，保障列車的安全穩定運行 。?
熒光光纖測溫技術憑借其獨特的優勢，在多個領域都有著廣泛的應用前景，為各行業的設備安全運行和生產過程優化提供了有力的技術支持，隨著技術的不斷發展和完善，其應用范圍還將不斷擴大。?
前景展望?
熒光光纖測溫技術在動靜出頭溫度監測領域展現出強大的優勢和應用價值，為電力設備的安全穩定運行提供了可靠保障。其卓越的抗干擾性能、高靈敏度、微小尺寸以及長壽命和高可靠性等特點，使其在復雜電磁環境和關鍵設備溫度監測中表現出色，有效彌補了傳統測溫技術的不足。通過實驗數據和實際應用案例的驗證，該技術能夠精確測量溫度，及時發現設備過熱隱患，為設備維護和故障預防提供了有力的數據支持。?
隨著科技的不斷進步，熒光光纖測溫技術有望在以下幾個方面取得進一步突破和發展。在技術性能方面，未來將朝著更高精度、更寬溫度范圍和更快速響應的方向發展。通過優化熒光材料和傳感器結構，有望將測量精度提升至 ±0.1℃甚至更高，同時拓展測溫范圍，滿足更多極端環境下的溫度監測需求。在系統集成方面，將實現與其他監測技術的深度融合，如與振動監測、氣體監測等技術相結合，形成多參數綜合監測系統，為設備的全面健康評估提供更豐富的數據。?
在應用領域方面，熒光光纖測溫技術將在更多行業和場景中得到推廣和應用。在新能源領域，如電動汽車電池組、太陽能電站等，該技術可用于監測電池溫度和光伏組件溫度，提高能源轉換效率和設備安全性。在航空航天領域，可用于監測飛機發動機、航空電子設備等關鍵部件的溫度，保障飛行安全。在智能家居領域，可實現對家電設備的溫度監測和智能控制，提升家居生活的舒適度和安全性。?
熒光光纖測溫技術作為一種先進的溫度監測技術，具有廣闊的發展前景和應用潛力。隨著技術的不斷創(chuàng )新和完善，它將在更多領域發揮重要作用，為各行業的發展提供強有力的技術支持，推動工業生產和社會(huì )生活向智能化、安全化方向邁進 。
